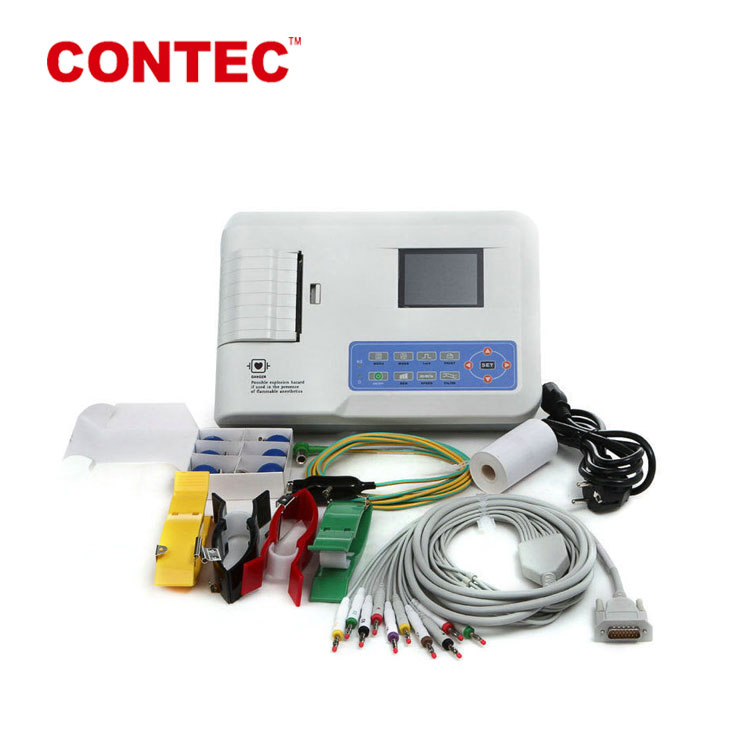

ECG300G — это электрокардиограф, который может собирать сигнал ЭКГ в 12 отведениях и распечатывать кривую с помощью системы термопечати. Он обеспечивает запись и отображение кривой ЭКГ в автоматическом/ручном режиме, автоматическое измерение и диагностику параметров кривой ЭКГ, запрашивая опции «Отведение отключено» и «отсутствие бумаги», многоязычный интерфейс, переменный/постоянный ток, выбор любого отведения ритма, управление базой данных случая.
Функции
1) Синхронизация сбора данных для ЭКГ в 12 отведениях, использование технологии цифровой обработки сигнала и получение высококачественной кривой ЭКГ через фильтр частоты питания, фильтр базовой линии и фильтр ЭМГ для сигнала ЭКГ.
2) Отображение ЭКГ в 3/6/12 отведениях, режима печати, чувствительности, скорости бумаги и состояния фильтра и т.д. на одном экране, удобном для проведения контр-диагностики.
3) умножьте режимы и форматы печати, включая ручной, автоматический режим 4×3, автоматический режим 3×4+1, автоматический режим 3×4, авто 2×6+1, авто 2×6, авто 3-2+1, авто 3-2, авто 1×12+1, auto 1×12, Rhythm 4, Rhythm 3, Rhythm 2 и т.д. можно настроить длину кривой и использовать функцию Time Print, которая соответствует различным требованиям.
4) с функциями автоматического анализа и автоматической диагностики для стандартных параметров ЭКГ, обеспечивают результаты измерений и заключение автоматической диагностики для ЧСС, интервала P-R, длительности P, длительности QRS, длительности T, Интервал Q-T, Q-TC, ось P, ось QRS, ось T, R(V5), S(V1), R(V5)+S(V1) и т.д., что снижает нагрузку на врача.
5) Встроенная память хранит до 1000 случаев, удобна для просмотра случая и статистики.
6) Многоязычный (русский, английский, китайский, казахстанский и др. языки).
Производительность
Режим ввода: Защита от плавающего режима и дефибрилляции
Частотный отклик: От 0,05 Гц до 150 Гц (-3 дБ~+0,4 дБ)
CMRR: >60 дБ, >100 дБ (дополнительный фильтр)
Постоянная времени:≥ 3,2 с.
Ток утечки на пациента: <10 мA
Калибровочное напряжение: 1 мВ
Чувствительность: 2.5, 5, 10, 20, 40 мм/мВ ±5%, Стандартная чувствительность: 10 мм/мВ ±2%
Уровень шума: <15 мкВ (размах
Ток входной цепи: ≤50nA
Входное сопротивление: ≥50MΩ
Точность выборки: 12 бит
Классификация безопасности: Класс I, тип CF и контактирующая с дефибрилляцией часть
Режим записи: Система термопечати
Автоматическая запись: Установка записи в соответствии с форматом и режимом автоматической записи, автоматическое переключение отведений, измерение и анализ.
Запись ритма: Запись в соответствии с форматом и режимом записи ритма, автоматическая измерение и анализ.
Запись вручную: Установите запись в соответствии с форматом записи, переключая отведения вручную.
Параметры измерения: ЧСС, интервал P-R, длительность P, длительность QRS, длительность T, Интервал Q-T, Q-TC, ось P, ось QRS, ось T, R(V5), S(V1), R(V5)+S(V1)
Формат бумаги: 80 мм (Ш)×20 м (Д)
Частота дискретизации: 1000 Гц
Фильтр EMG Interference (помехи ЭМГ): 25 Гц/35 Гц (-3 дБ)
Фильтр частоты питания: 50 Гц/60 Гц (-20 дБ)
Скорость бумаги:
Авто: 25, 50 мм/с, ±5%
Ритм: 25, 50 мм/с, ±5%
Руководство: 5, 6.25, 10, 12.5, 25, 50 мм/с, ±5%
Источник питания:
ПЕРЕМЕННЫЙ ТОК: 50–240 В (50/60 ГЦ)
Пост. Ток: Литиевый аккумулятор 7,4 в/3500 мА/ч.
Технические характеристики предохранителя: Два предохранителя с задержкой по времени (φ5×20 мм), T1.6AL250V
Степень водонепроницаемости: IPX0
Рабочий режим: Непрерывная работа
Аксессуары
Стандарт:
Кабель отведений
Электрод для конечностей
Грудный электрод
Термобумага для записи
Шнур питания
Провод "массы"
Руководство пользователя
Дополнительно:
По ECG-Sync + кабель USB
Электрод ЭКГ
Сумка
Проводящий гель
Физические характеристики
Условий труда
Температура: От 5 до 40 °C.
Относительная влажность: 25–95% (без конденсации)
Атмосферное давление: 700–1060 гПа
Условия транспортировки и хранения
Температура: -40°C~+55°C.
Относительная влажность: ≤95%
Атмосферное давление: 500–1060 гПа
Размер: 315 мм (Д) × 215 мм (Ш) × 77 мм (в)
Вес: 1,6 кг
